Beeldverhouding-kader issues

Er is in beeld een probleem zichtbaar in de beeldverhoudingen en/of het kader van het beeld. Hieronder meer algemene uitleg over Kaders en beeldverhoudingen. Op de volgende pagina is meer uitleg over de Mogelijke kader/beeldverhouding issues.

KADERS EN BEELDVERHOUDINGEN

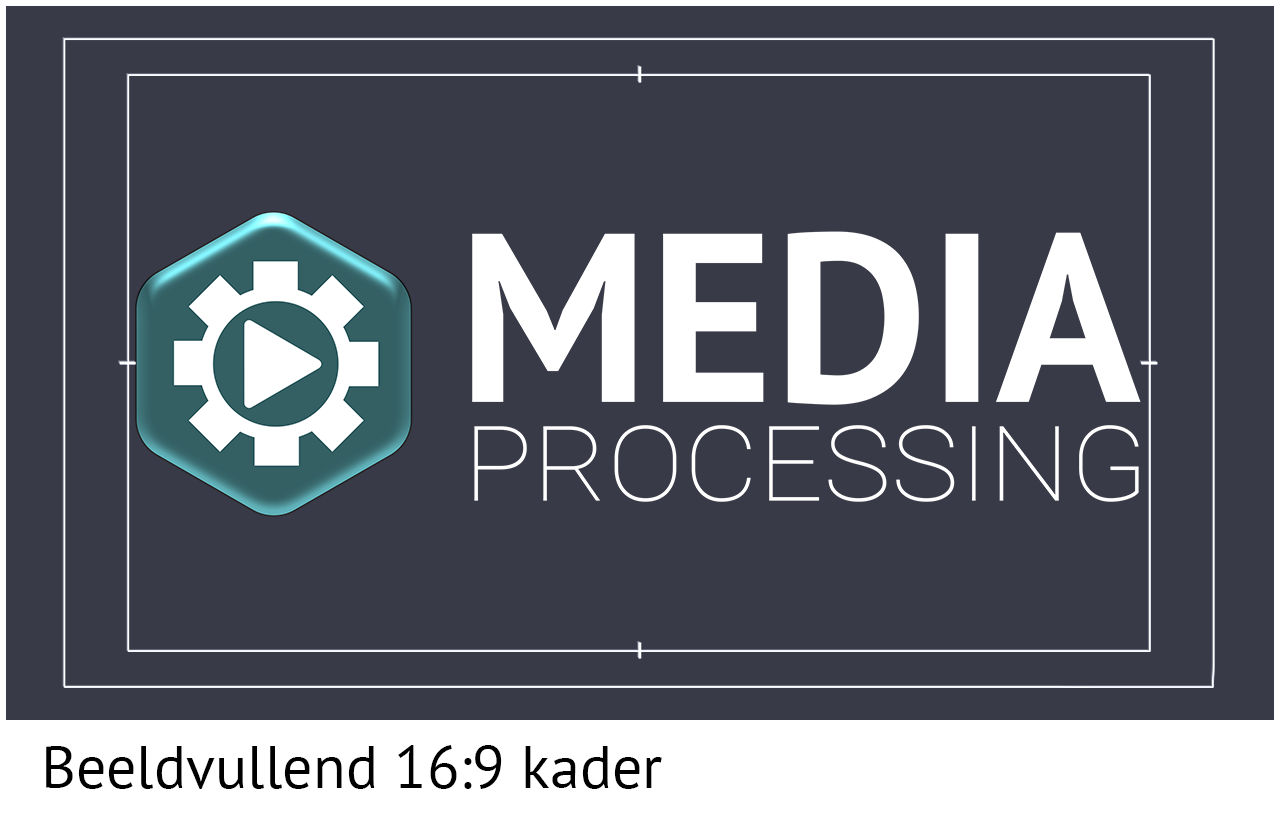

Met het kader bedoelen we de randen van het beeld. Er moet voor logo’s, teksten en andere belangrijke hoofdonderwerpen in beeld rekening worden gehouden met het ‘Title Safe/Action Safe’ kader. Dit is de buitenste rand van de video, zo’n 10% van de video. Omdat verschillende televisie toestellen of andere weergave apparaten een deel van de video afsnijden wordt aangeraden om titels, logo’s en andere belangrijke objecten een eindje van de rand af te houden.
Met beeldverhoudingen (Display Aspect Ratio) bedoelen we de verhoudingen tussen de breedte en de hoogte van de video. Tegenwoordig wordt er binnen de broadcast industrie bijvoorbeeld het meest een 16:9 beeldverhouding (HD en SD) gehanteerd. Ook wel ‘breedbeeld’ of ‘widescreen’ genoemd. Heel enkel komt 4:3 ook voor, maar is minder gebruikelijk. Binnen de film industrie wordt ook een bredere 21:9 beeldverhouding gehanteerd.

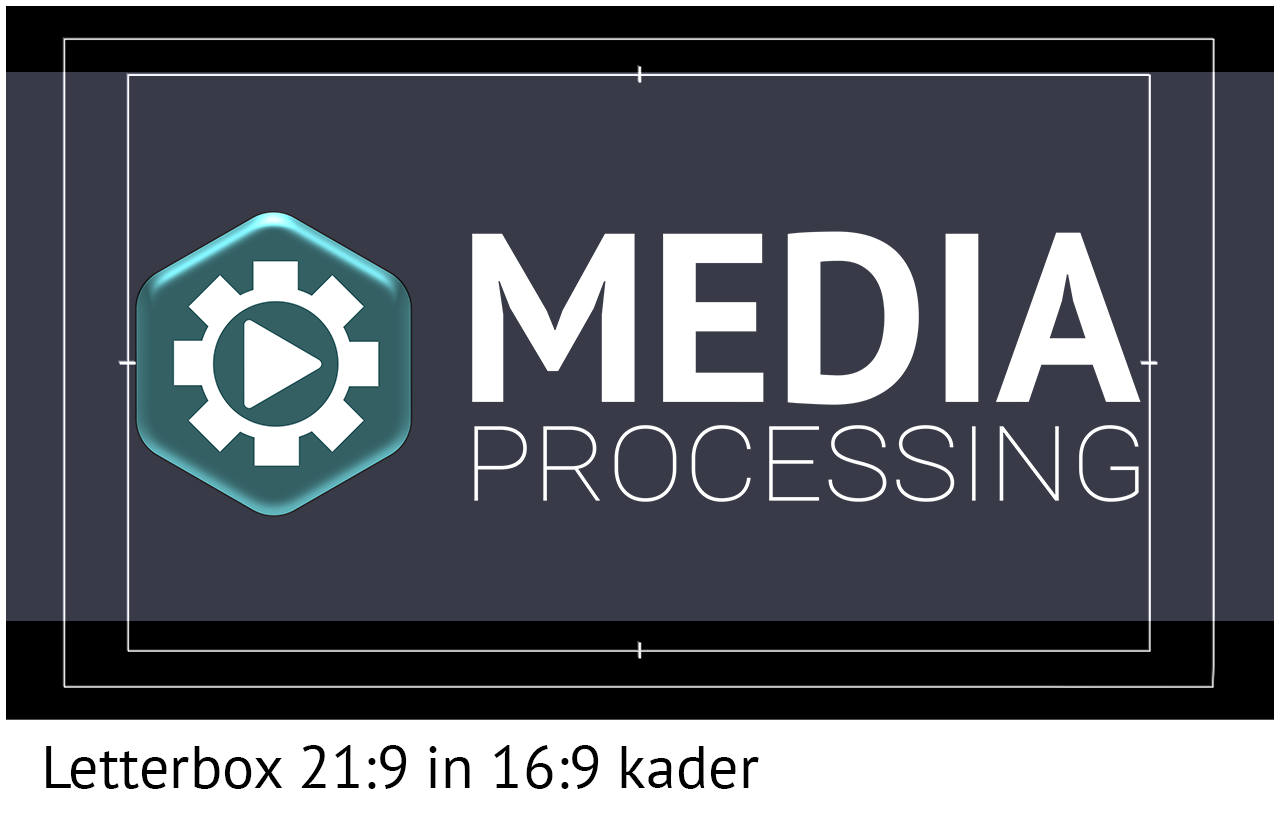

Om dit bredere materiaal op de huidige 16:9 tv toestellen weer te geven, wordt een ‘Letterbox’ methode gebruikt (Scale to Fit, passend schalen). Dit houdt in dat de video niet beeldvullend is maar dat er zwarte balken boven en onder zichtbaar zijn. Ditzelfde kan ook wanneer er 16:9 materiaal in een 4:3 kader weergegeven wordt. Wanneer er 4:3 materiaal in een 16:9 kader weergegeven wordt gebruikt men de ‘Pillarbox’ methode. Dan zijn er zwarte balken links en rechts van de video zichtbaar, als zwarte ‘pilaren’. Er zijn ook methodes om afwijkende beeldverhoudingen tóch beeldvullend weer te geven. 1) De ‘Crop’ methode (Scale to Fill, vullend schalen). Hierbij worden delen van het beeld afgesneden om op de juiste verhouding uit te komen. Of 2) de ‘Stretch’ methode (Stretch to Fill). Daarbij wordt het beeld in de hoogte of breedte uitgerekt om het beeld vullend te krijgen.

MOGELIJKE KADER/BEELDVERHOUDING ISSUES

In de aangeleverde video is 1 van de volgende vier punten fout gegaan in de omzetting van de beeld verhouding. Of een combinatie ervan:

  1. Het beeld is in de breedte of in de hoogte uitgerekt of in elkaar gedrukt. Controleer in de montage software of er niet ergens foutieve up- of downscaling (vergroting of verkleining) instellingen zijn toegepast, waardoor de beeldverhouding van het bronmateriaal uit proporties zijn gehaald. Controleer ook binnen de software of het bronmateriaal goed geïnterpreteerd wordt. Dat 16:9 bron materiaal ook daadwerkelijk als 16:9 bronmateriaal geïnterpreteerd wordt. Dit om onnodige beeldverhouding omzettingen te voorkomen. Raadpleeg de handleiding of de helpfunctie van jouw montagesoftware om te zien had dat moet.

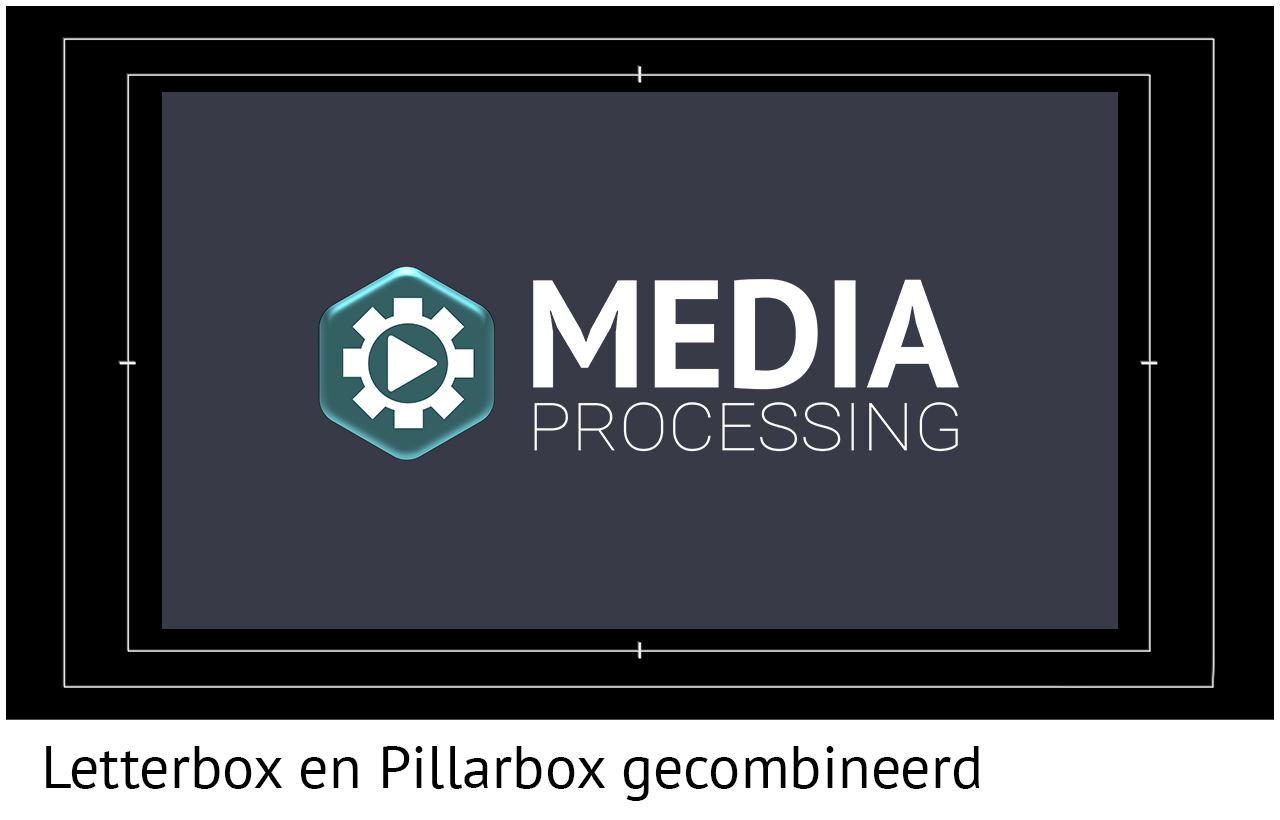

  2. Er is onnodig veel zwart om de video zichtbaar. Vooral de brede zwarte balken links en rechts van de video (Pillarbox) is niet gebruikelijk. Dit ontstaat bijvoorbeeld door video opnamen van een smartphone die in verticale stand is gehouden te vertalen naar breedbeeld verhouding. Ook het gebruik van 4:3 Letterbox bronmateriaal (16:9 materiaal in een 4:3 kader) in een 16:9 kader kan onnodig veel zwart geven. De 4:3 video heeft al balken boven en onder, en vervolgens worden er in het nieuwe 16:9 kader ook nog links en rechts balken gegenereerd, dus Letterbox en Pillarbox gecombineerd (zie meest rechter afbeelding hierboven). Probeer hier een oplossing te vinden om het beeld te vullen, zonder dat de bron uit verhouding gerekt wordt, en zonder dat de kwaliteit drastisch achteruit gaat door digitaal zoomen/vergroten.
  3. Er is een deel van het beeld slordig weggesneden, waardoor teksten of andere belangrijke hoofdobjecten (bijvoorbeeld gezichten) buiten beeld vallen. Probeer het bronmateriaal zó te schuiven dat de belangrijkste onderwerpen netjes in beeld zichtbaar zijn.
  4. Er zijn titels, logo’s of andere objecten té dicht aan de rand van het videobeeld (het kader) geplaatst. Er is risico dat dit op verschillende tv toestellen afgesneden wordt. Plaats deze objecten verder van de rand af. In de montage software is het vaak mogelijk om een ‘Title Safe’ markering in te schakelen. Deze wordt niet mee geëxporteerd in de video, maar is een hulpmiddel om de belangrijke objecten ver genoeg van de rand te plaatsen.
